貼片5050全彩RGB的六個引腳的具體作用是什么，多個led之間是怎么連接的

5050指LED尺寸規格，長5.0mm，寬5.0mm。5050RGB就是5mm*5mm的紅綠藍燈珠。

一般LED封裝廠，1、3、5腳為三個芯片的正極，2、4、6腳為三個芯片的負極。三角形缺口為MARK點，RGB的燈珠三角形這邊為正極。

單色光或白光封三角形邊一般定義為負極，這個不是絕對的，要看供應商承認書為準。1到2腳為綠光/藍光LED芯片，3到4腳為紅色LED芯片，5到6腳為綠光/藍光LED芯片。紅光的VF最小，用的限流電阻相對要大些，綠光、藍光VF差不多，用的限流電阻一樣的。

LED5050燈珠的封裝尺寸：5mm*5mm*1.6mm，光強可以達到5500-6000MCD。工作電壓和普通的led一樣，只需要3.2-3.4V，電流也是一樣60MA。RGB為全彩燈珠也就是有3個顏色的燈珠。

5050貼片控制器的rgb與模組rgb相接，模組上多于的一條線一般為黑色或白色，稱為公共線或(正)十極，接控制器或開關電源的(正)十極。控制器的負極與開關電源的負極相連接。模組輸入電壓通常廠家做成dc12v。5050指LED尺寸規格，長5.0mm，寬5.0mm。

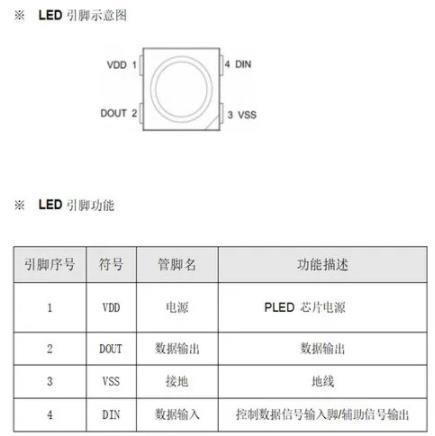

全彩SMD5050多個LED之間，數據信號采取串聯方式、供電線路采取并聯方式

led燈珠怎么連接?

LED串聯為正、負連接，兩端僅為正、負，分別與電源的正、負相連接，限流電阻可以在這組電路的任何位置串聯，當數量較大時，采用串并聯連接，每組串聯，并聯組的數量根據電源的額定電流確定，最并聯的總電流是電流不應超過電源的額定耐受電流。

LED的電壓一般在3V左右，由于LED的電壓和電流特性，在使用中必須限制電流，過大的電流會導致led擊穿和光衰減，為了保證LED在正常電流范圍內工作，當LED與穩壓電源連接時，限流電阻必須串聯，限流電阻的作用是當電源電壓過高或LED溫度過高時，主要影響。

當LED的電壓降減小，電流增大時，與線路相連的限流電阻的電壓降增大，從而控制LED電流直線上升。在LED串聯電路中，LED串聯次數與LED電壓的乘積必須小于穩壓電源的最小電壓，例如，如果電源電壓為12V DC，則只能有三個串聯的LED，中間必須串聯一個150-200歐姆的電阻器以限制電流。

所述發光二極管由類似于普通二極管的PN結構組成，并且具有單一的導電特性，當正向電壓作用于LED時，從P區注入N區的空穴和從N區注入P區的電子分別與PN結周圍幾微米范圍內的N區和P區的空穴結合，產生自發發射熒光。

串聯要區分兩種方式：

一種直插(有兩腳的)用萬能表測試，兩只腳點亮?xí)r，請記錄區分正負極，LED燈珠一般單顆使用的電壓(VF)=3.0~3.4v，那么，先將直插式燈珠串聯起來(正極焊負極這樣排列)，然后，選用驅動電源的電壓就可以了。

第二種貼片式(SMD)的，一般要求做線路板進行焊接，連接方式也是同直插式的串并關系選定線路即可。

led燈珠的安裝步驟：

1、 務必不要在引腳變形的情況下安裝LED。

2、 在印刷式電路板上安裝LED時，線路板上。孔的中心距與LED燈腳中心間距應相同，若孔的間距較大時會使燈腳有殘余應力，焊接時有可能使樹脂部分產生變形。

3、 在LED插于PCB板時，PCB板上的孔應與燈腳的尺寸相配合，避免過大或過小。

4、 安裝LED時建議用導套固位。

5、 雙插腳每只焊腳焊盤面積不小于4.6平方毫米。

6、 食人魚每只焊腳焊盤面積不小于9.2平方毫米。

7、 SMD普通單晶支架每只焊腳焊盤面積不小于 3.9平方毫米。

8、 SMD三合一支架每只焊腳焊盤面積不小于1.65平方毫米。
