rgb燈珠怎么串聯?rgbw燈珠接線方法?

燈珠的正極和負極依次相連就成了串聯

采用三根線，它們分別是紅色,藍色,黃色的。一般紅色是電源V+,藍色是電源V-和信號GND負極,黃色是信號TAD。也就是紅色接電源正極,黃色接控制器TAD。藍色線接電源V和信號GND。 線條燈信號的負極和電源負極是共用一條線的。

我們?nèi)绻袻ED線條燈藍線接到電源負極上面,就需在拿一條線把電源負極和控制器負極連接起來,反之,你如果把LED線條燈藍色接到控制器GND上面,拿自然也需要在拿一條線把控制器GND和電源V-連接起來。

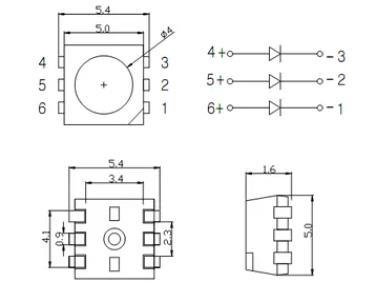

rgb燈珠分共陽極和共陰極兩種。接線時務必分清楚。

按正負極分別接至供電器的正負極上。

led燈珠串聯的方法

首先得確認LED的引腳極性：(LED它是屬半導體二極管器件，所以它具備單向?qū)щ娦?供給LED的電壓+極接LED的

+極，電壓的-極接LED的-極。

1.LED一般情況下，長腳為+,你也可以用萬用表量

2.電路中需要串入限流電阻，應注意二點：

1)3或5毫米直徑的小功率發光二極管的電流以小于等于20mA為宜(與LED功率有關)

2)不同顏色的發光二極管管壓降不同.如白色的約在3.0-3.2V左右，紅色的約在1.8-2.0V.

可按下式計算串聯電阻：R=(電源電壓-Vt)/20,其中Vt為管壓降

因?yàn)槊總€LED燈的額定電壓≥3.1V,2個串聯就26.2V,比充電器的輸出電壓5V大了超過25%,亮度當然是較暗的了;

3個串聯的電壓比充電器的輸出電壓5V大了超過近90%,不亮是正常的;接一個雖然很亮，但充電器的輸出電壓5V大

于LED燈的額定電壓3.1V近40%,LED燈很容易燒毀的。

建議采用電阻限流才為穩妥及盡可能安全地點亮更多的LED燈。

led燈珠串聯的方法：LED燈必須是直流驅動的，那么LED燈必定有兩個引線(一般以紅、黑線區分),然后燈于燈直接

用一個燈的紅線連接另一個燈的黑線，依次相連最后只有兩條出線就是一條紅線，一條黑線，然后連接你的驅動就可

以了
